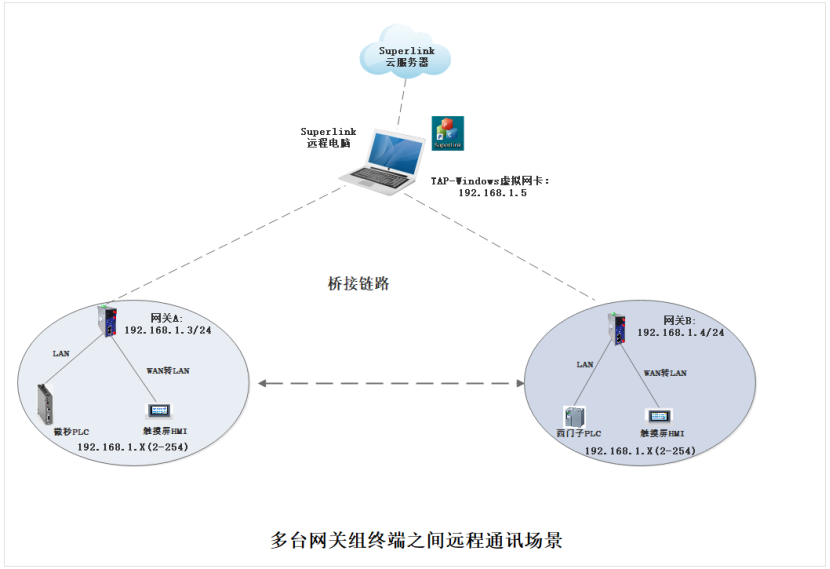

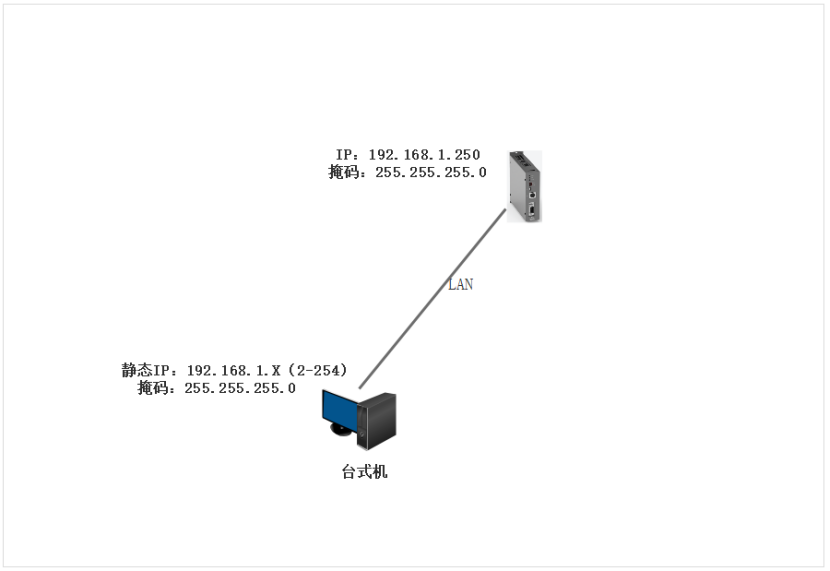

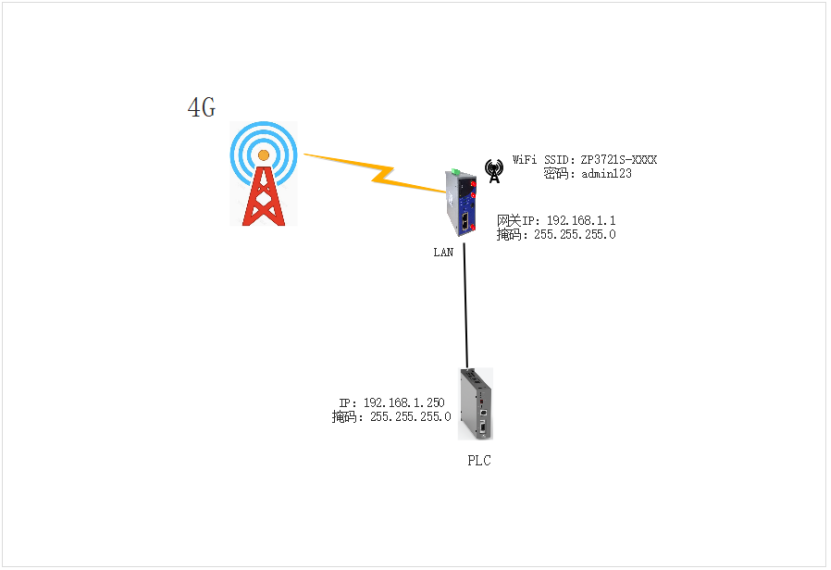

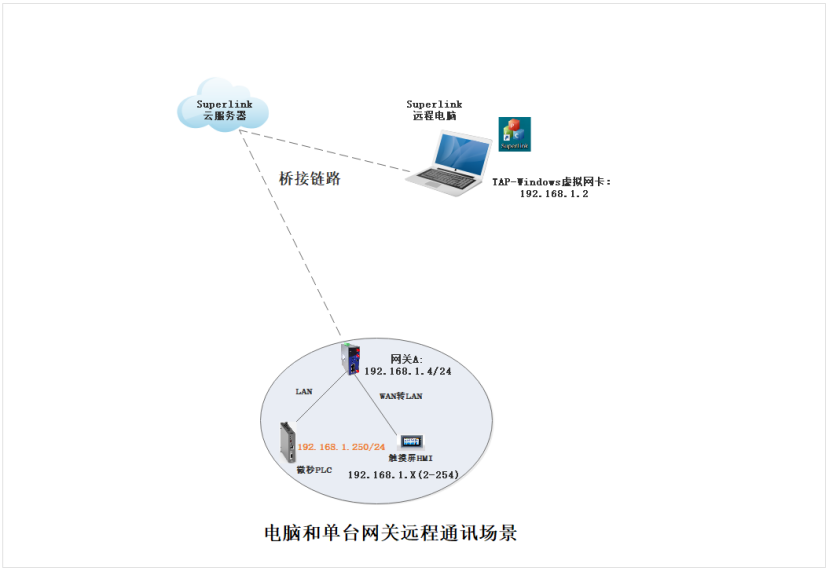

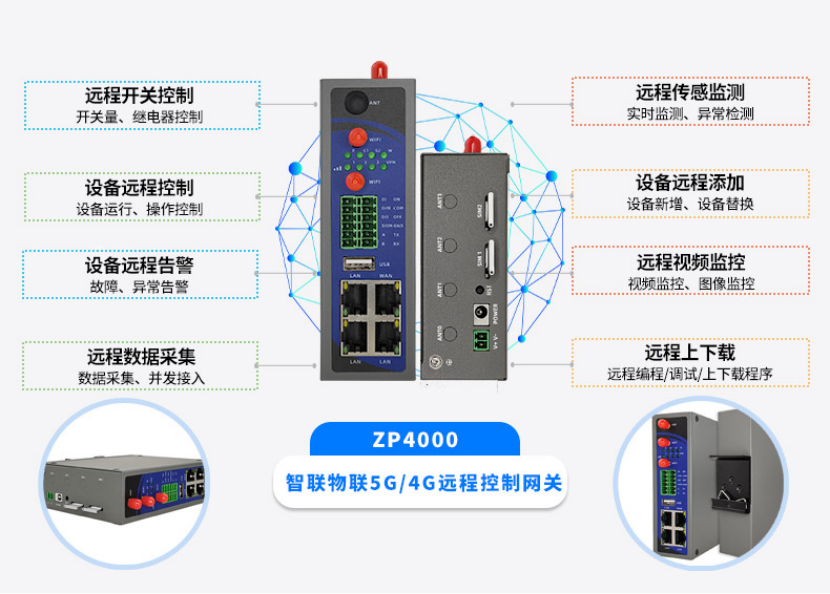

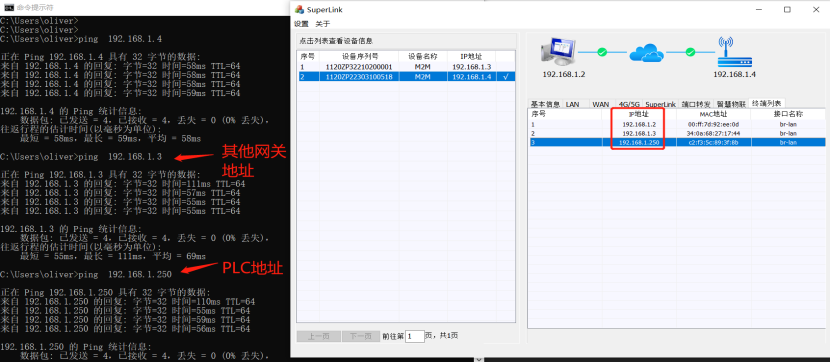

遠程網關橋接模式配置介紹及示例 1.功能簡述 智聯物聯遠程網關橋接模式，是指電腦側Superlink遠程工具及前端ZP網關通過4G/WAN/WiFi客戶端等方式分別接入互聯網及后端服務器平臺遠程服務后，再借助虛擬網卡橋接技術，先由服務器平臺下發橋接網絡參數，然后將各ZP網關及下掛用戶終端直接建立在同一個局域網通道之內，實現各網絡節點設備可以自由互通。該方案模式可以穿透絕大多數網絡協議束縛，讓配置更加靈活簡單。 2.網絡拓撲 網關橋接模式常見用戶網絡場景有3種，分別為：PC和單網關設備遠程通訊（電腦TAP虛擬網卡、ZP網關LAN及下掛用戶終端都在同一個網段）、PC和多網關設備遠程通訊（各電腦TAP虛擬網卡、各個ZP網關LAN及各個下掛用戶終端都在同一個網段）及網關組之間終端遠程通訊（各個ZP網關LAN及各個下掛用戶終端都在同一個網段），分別如下： 3.配置過程 以電腦端遠程和PC5M系列網口微秒PLC通訊為例，主要介紹電腦和單網關節點遠程通訊場景（其他場景各設備節點之間也是直接可以互通，具體略） 3.1電腦端安裝Superlink工具 在智聯物聯官網、CSDN、電子發燒友、華軍軟件園等軟件平臺下載Superlink安裝包，依次按照提示步驟一步步執行安裝虛擬串口和虛擬網卡后，點擊確定即完成安裝（如果電腦端有運行360安全衛士/電腦管家/火絨等防護軟件，建議先退出再安裝Superlink工具）。 3.2確認用戶終端（PLC/HMI）IP地址 首先將用戶PLC Ethernet網口通過網線連接到電腦網卡，電腦網卡設置和PLC同網段IP信息，最后運行CODESYS編程軟件查看PLC參數信息。該示例中微秒PLC地址為192.168.1.250，掩碼255.255.255.0。如圖： 3.3 ZP網關和PLC終端連接 首先將ZP網關插入4G卡（或者通過有線WAN及WiFi客戶端模式接入互聯網）及連接好網絡天線后上電，然后把網關的LAN網卡和PLC的Ethernet網口連接好并上電，稍后2分鐘ZP網關即可自動撥號聯網成功。 3.4云平臺配置橋接模式 云平臺端支持遠程路由模式（默認）及網絡橋接（具體以實際的版本支持為準）共2種模式。下面主要介紹橋接模式使用，分別如下。 3.4.1默認網關路由模式 Superlink網關默認為路由模式（不勾選橋接），即通過Superlink工具自動子網路由表方式實現電腦側和現場網關之間實現遠程跨網段通訊。如圖，路由模式下，電腦端TAP虛擬網卡和網關遠程地址默認為172.16.100.X地址（由平臺側依次自動下發，無需修改），具體使用請參考另外指導文件。 3.4.2設置網關橋接模式 首先聯系我司技術人員獲取云平臺登錄賬號。登錄云平臺后，找到網關對應的分組列表，點擊編輯，同時勾選“橋接”，此時遠程地址將默認修改為192.168.1.1（具體修改網段和用戶設備所在網段保持一致即可），并點擊確定。 3.5登錄Superlink查看及ping用戶終端測試 1）如果您之前登錄過Superlink工具，此時1分鐘內將收到云平臺下發的重新登錄提示，直接點擊確定重登錄（如果是首次登錄Superlink則直接登錄使用即可）。 2）重新登錄Superlink后，會發現電腦端TAP-Windows Adapter虛擬網卡及每臺ZP網關LAN地址已經橋接為和LAN接口用戶終端同一局域網網段（無需修改，由平臺統一自動下發），示例為192.168.1.X/24，且Superlink參數項已顯示啟用橋接。 3）最后，通過查看終端列表選項，電腦端分別可以ping通其他網關LAN地址及用戶PLC地址（192.168.1.250），如圖： 注意：云平臺側啟用網關橋接模式后，將自動禁用Superlink工具側的“自動添加子網路由”（請不要再手動勾選）及禁止修改網關LAN地址/掩碼。 3.6用戶軟件遠程連接PLC/HMI通訊 最后，Superlink電腦側打開CODESYS編程軟件，分別如圖順序，選擇網關為Gateway-1的localhost主機（或Gateway-PC網關，對應電腦側TAP-Windows虛擬網卡）后確定，即可自動掃描查找到當前PLC設備。連接PLC后即可及進行遠程編程及項目上下載操作。 注意事項： A.配置橋接/路由模式，只能從云平臺上分組列表功能項配置修改。 B.橋接模式下，所有網關/Superlink電腦/用戶終端節點設備都是同一局域網段IP地址，且 不能沖突使用。 C.電腦端如果首先直連過PLC/HMI通訊，可能需要禁用/啟用下本地連接網卡，才能再次登錄Superlink工具在線使用。
