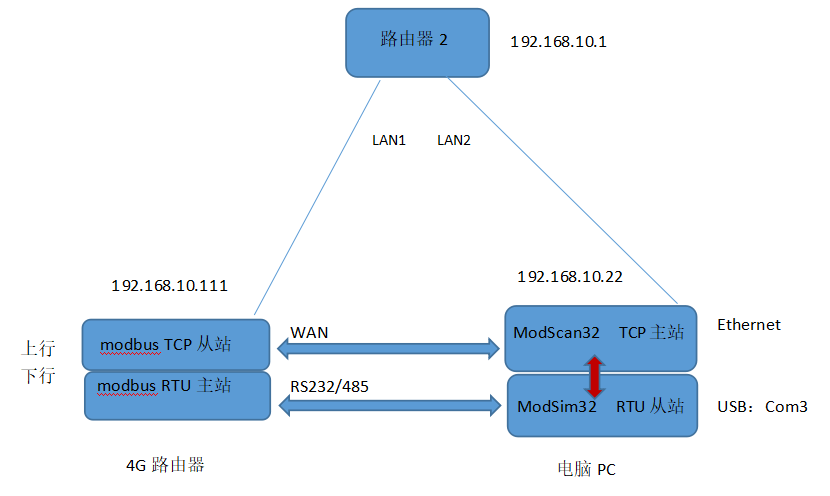

下面以遠端中心電腦通過Modbus TCP模式查詢訪問4G路由器下掛串口232/485Modbus RTU設備為例（其中路由器wan口和電腦ip在同一個網段192.168.10.0/24），即實現右圖紅色部分的通訊，基本示意如下：

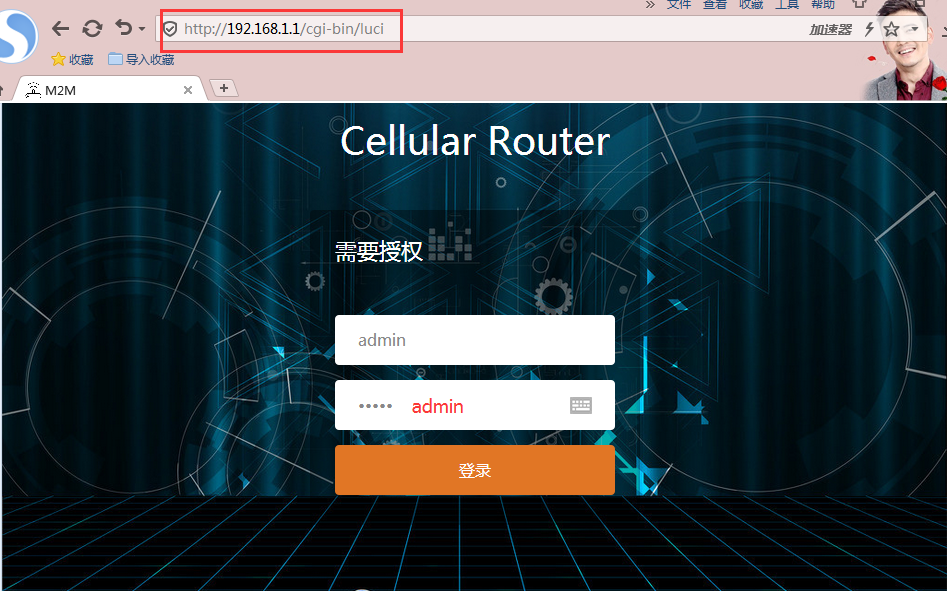

1.用網線連接路由器lan口到電腦（本地連接網絡設置自動獲取或設置手動ip地址和路由器同一網段），然后瀏覽器輸入設備默認登陸地址192.168.1.1，繼續輸入默認用戶名/密碼：admin/admin，回車進入到路由器web管理頁面，如下：

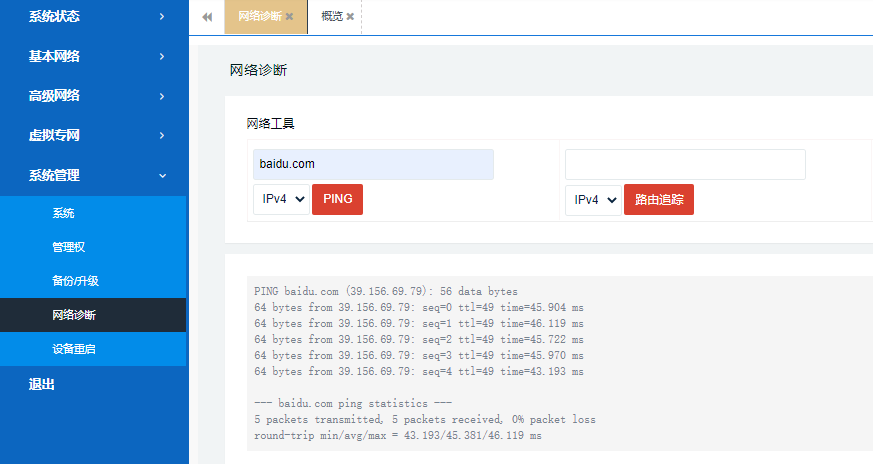

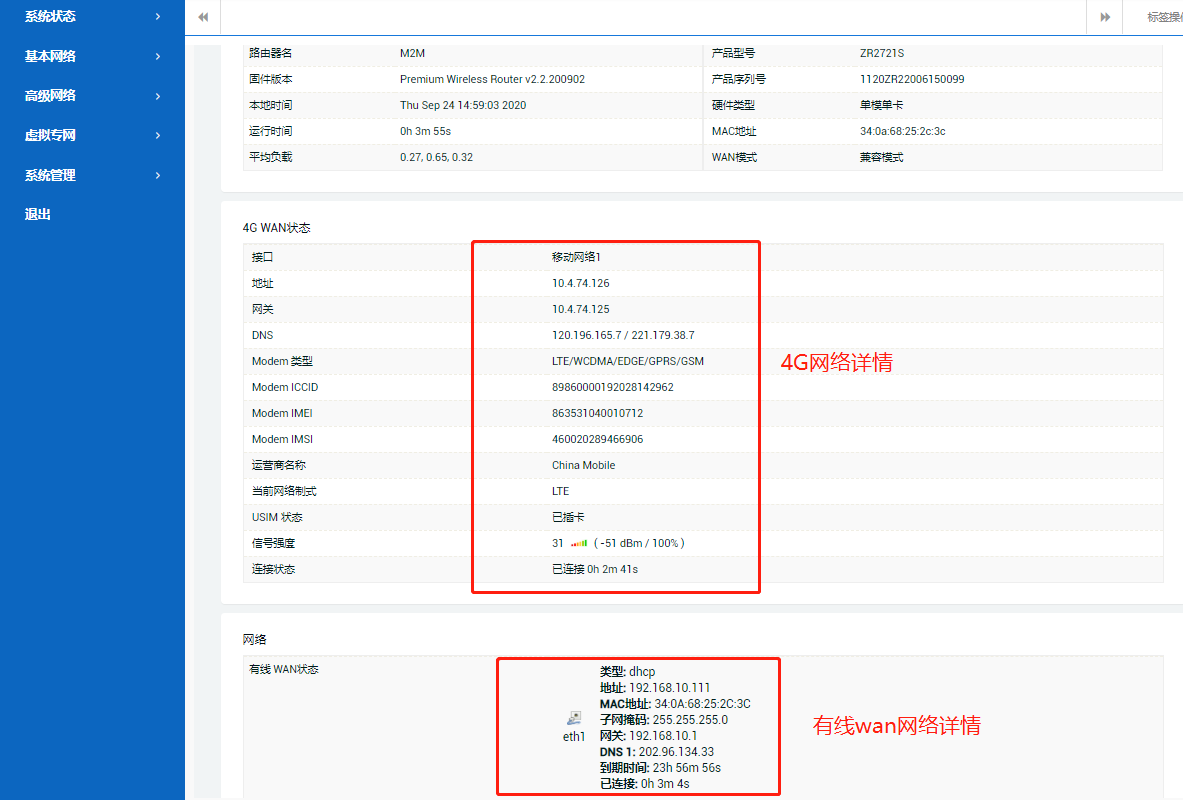

2.查看當前路由器4G卡網絡撥號狀態或者有線WAN接口是否正?？梢栽L問外網（方便后面確認設備可正常和公網服務器進行數據通訊），其WAN口網絡連接及ping外網示例如下：

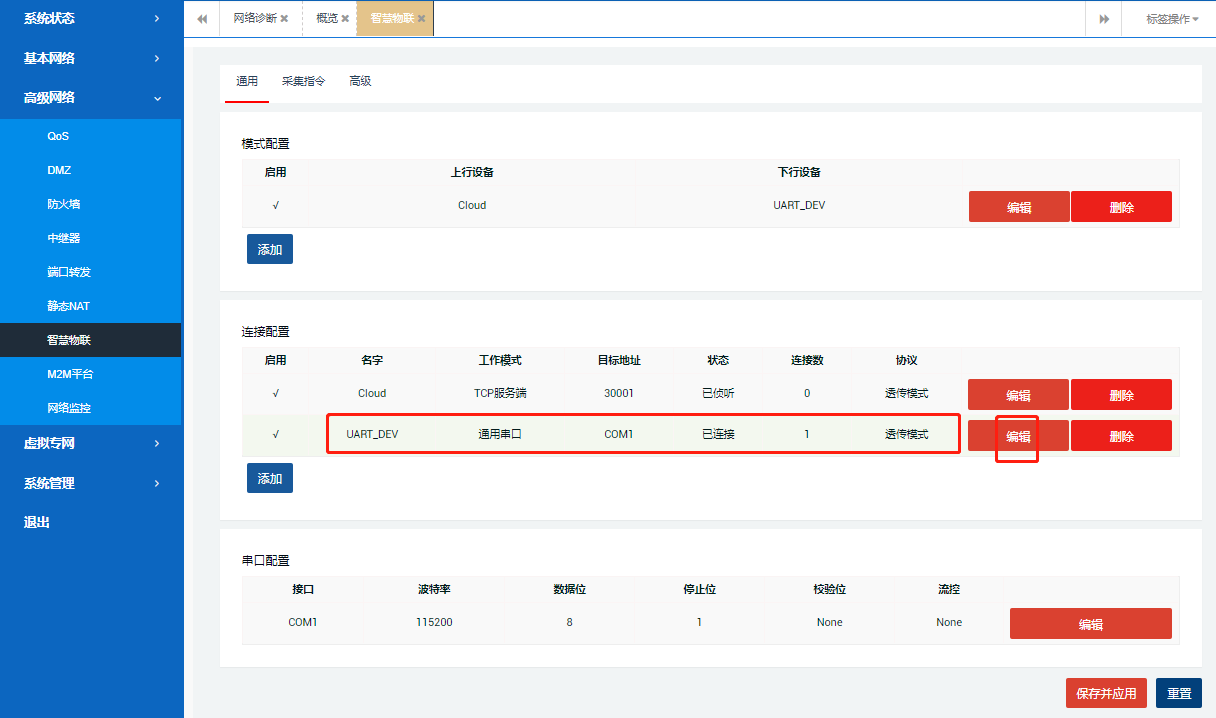

3.選擇“高級網絡”–“智慧物聯”–“通用”選項，分別設置上下行參數，如下：

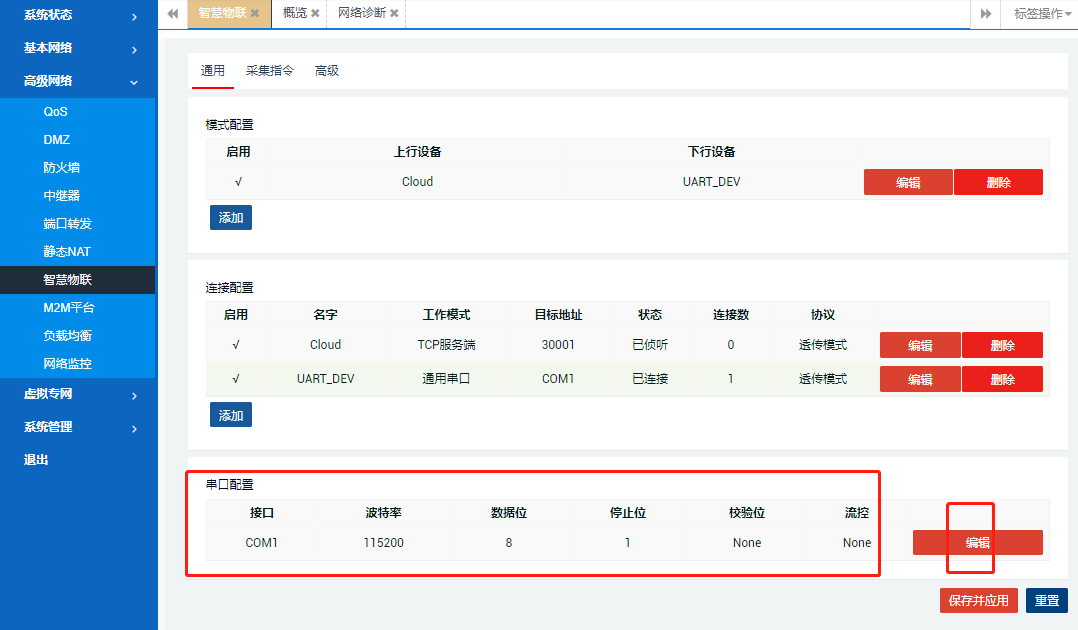

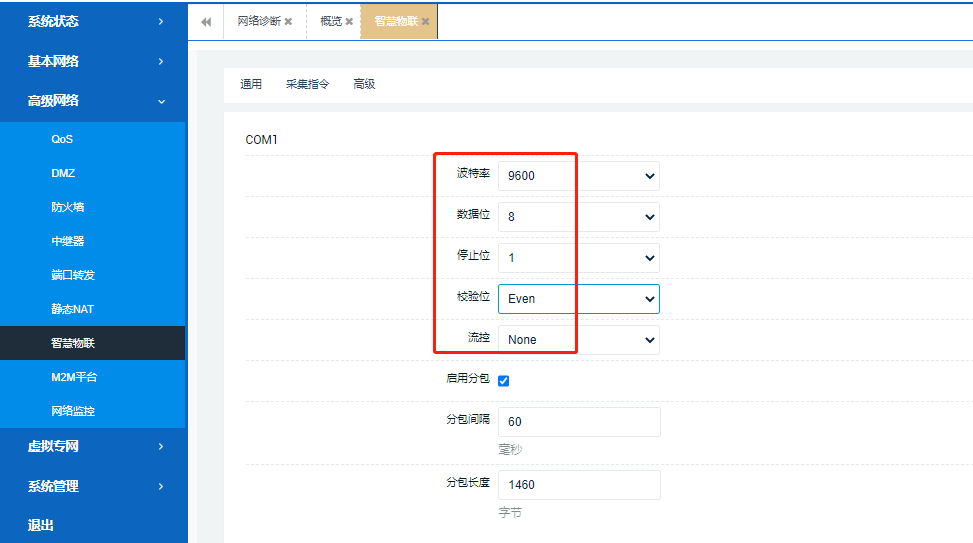

1）第一步：找到“串口配置”，點擊“編輯”按鈕，根據實際需求設置波特率參數（分包參數默認，示例9600-8-E-1），分別如下：

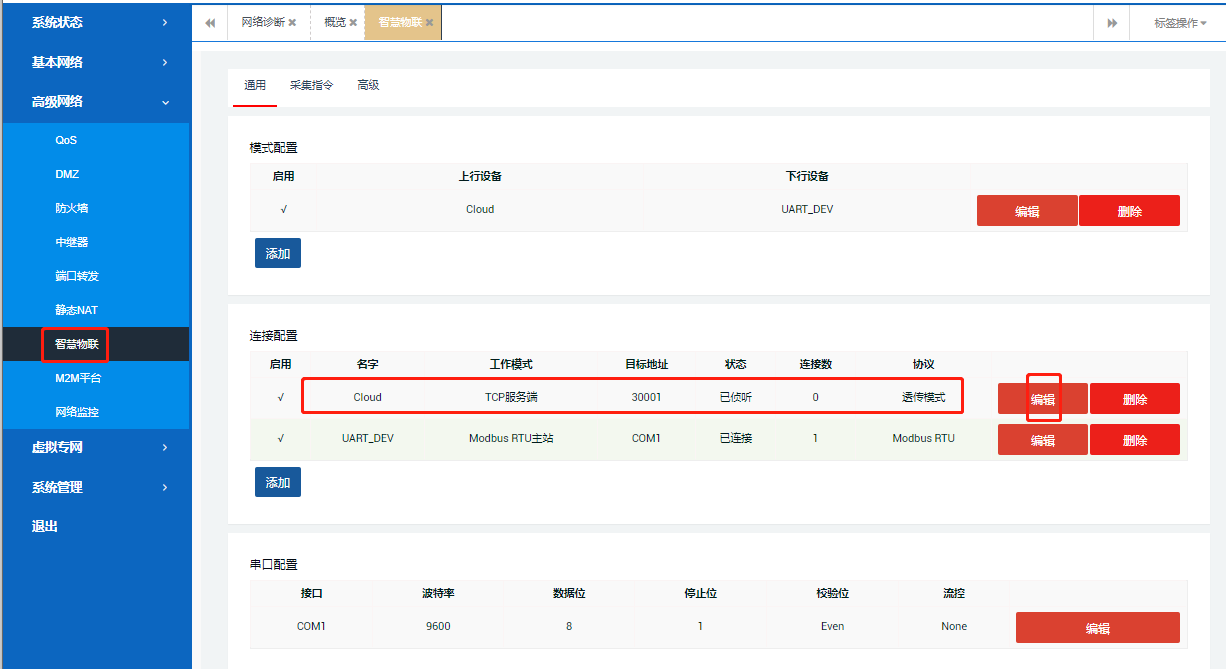

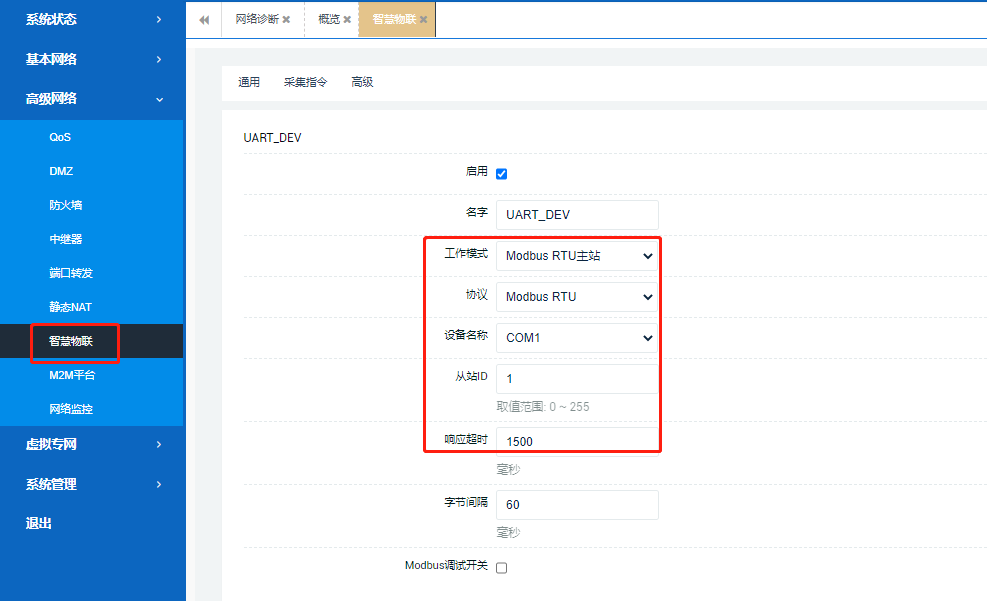

2）第二步：找到“連接配置”–“UART_DEV”—“編輯”，設置下行UART_DEV串口為Modbus RTU主站，從站ID示例為1；如圖：

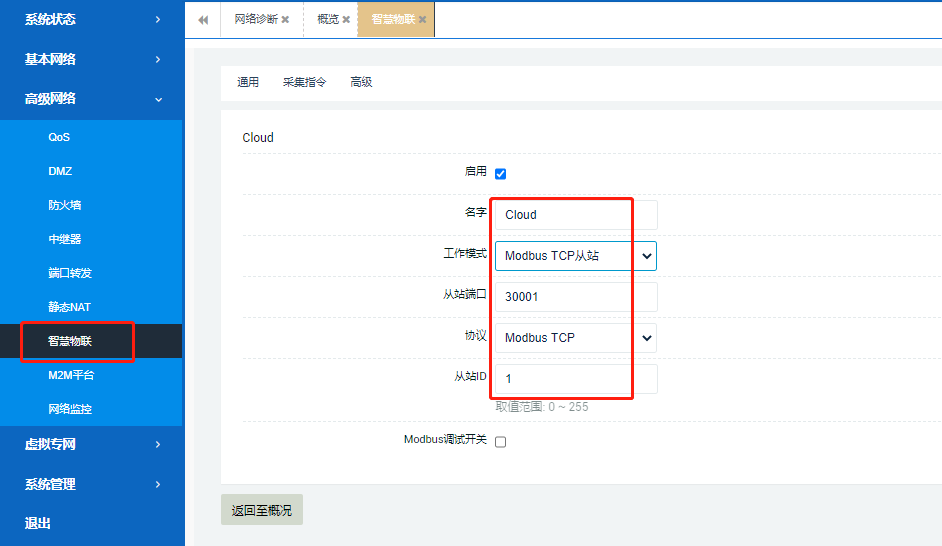

3）第三步：繼續設置上行cloud為Modbus TCP從站（服務器模式，示例WAN口IP為192.168.10.111，監聽端口30001），分別如圖：

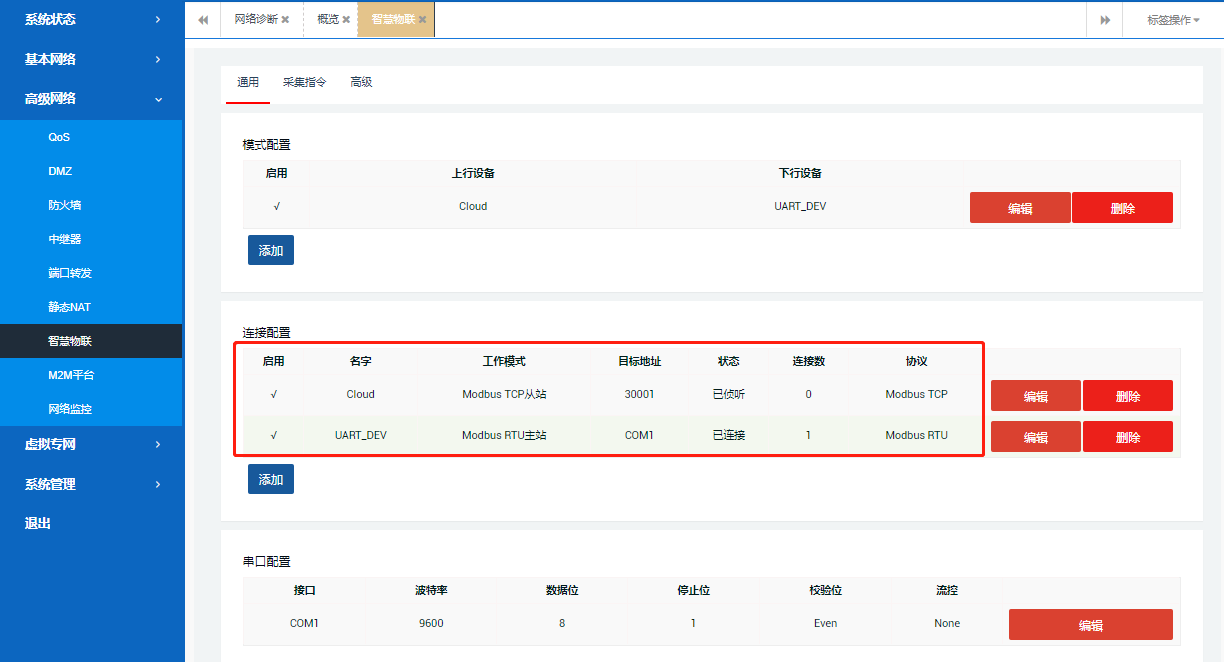

以上設置完如下圖：

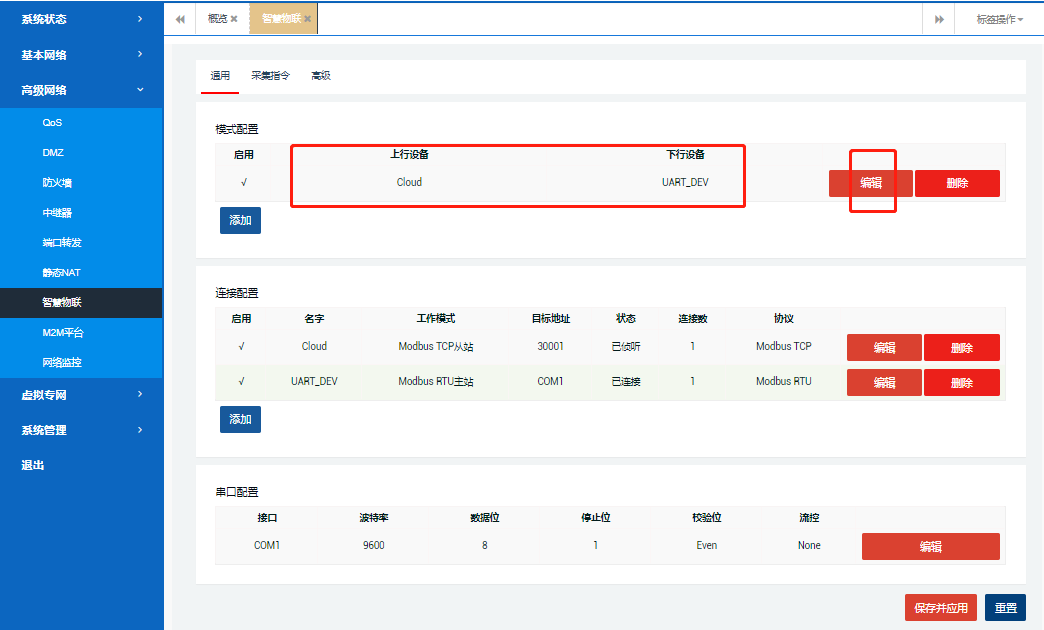

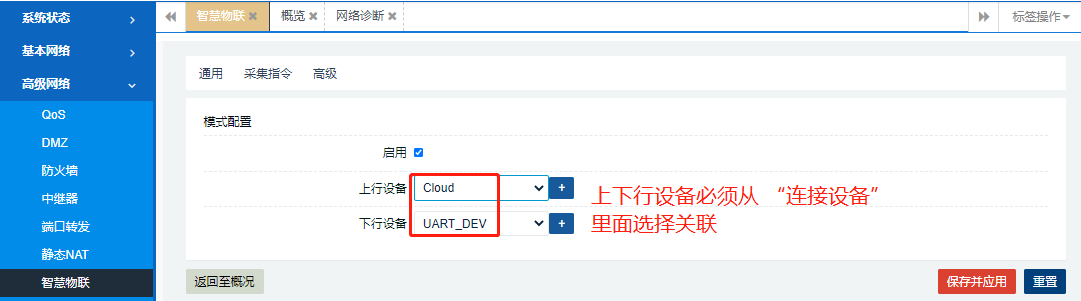

4）第四步：最后確認“模式配置”，一般無需修改，默認即可。（其中下行設備對應UART_DEV，指連接到路由器串口/網口的用戶設備；上行設備對應Cloud，指用戶設備所要通訊的遠端中心服務器主機或軟件）。

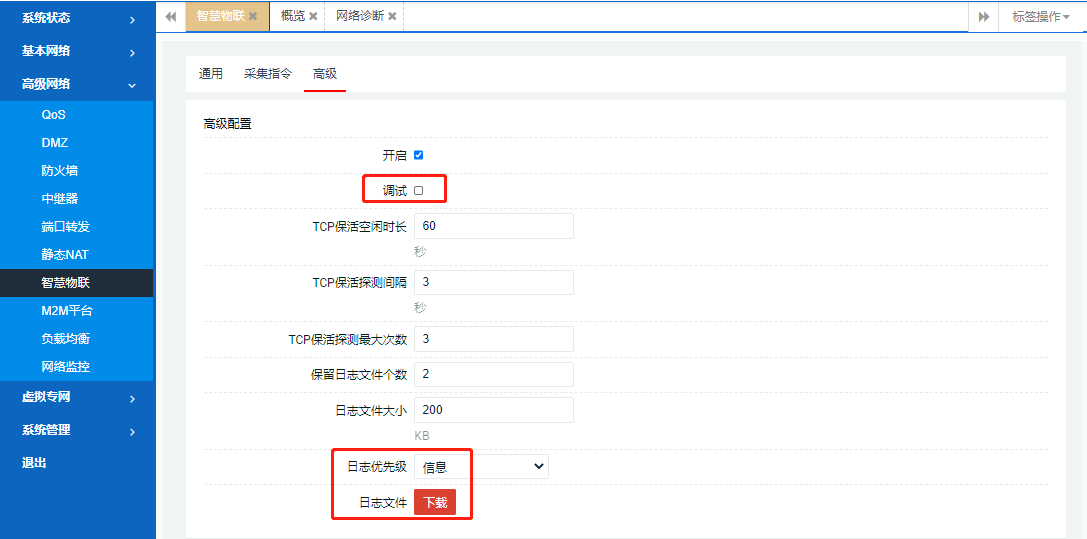

5）最后，“智慧物聯”—“高級”選項，如果用戶需要，可以開啟調試功能，進行串口日志下載查看等。4.下面分別以ModScan32.exe工具（模擬modbus RTU/TCP主站）和ModSim32.exe工具（模擬modbus RTU/TCP從站），進行路由器串口設備modbus RTU轉電腦端modbus TCP局域網通訊，分別如下：

1）確認串口設備com號、電腦和路由器為同一個局域網

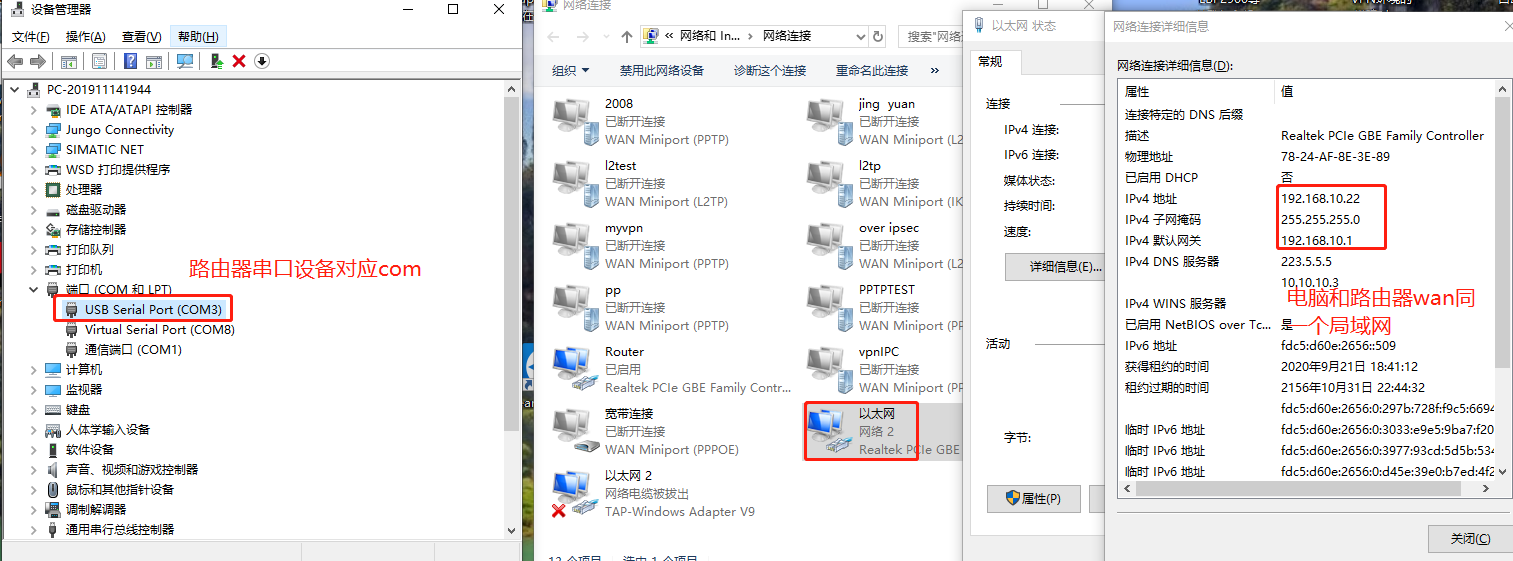

查看本機串口com號和路由器LAN/WAN口和電腦PC地址同一網段，如下：

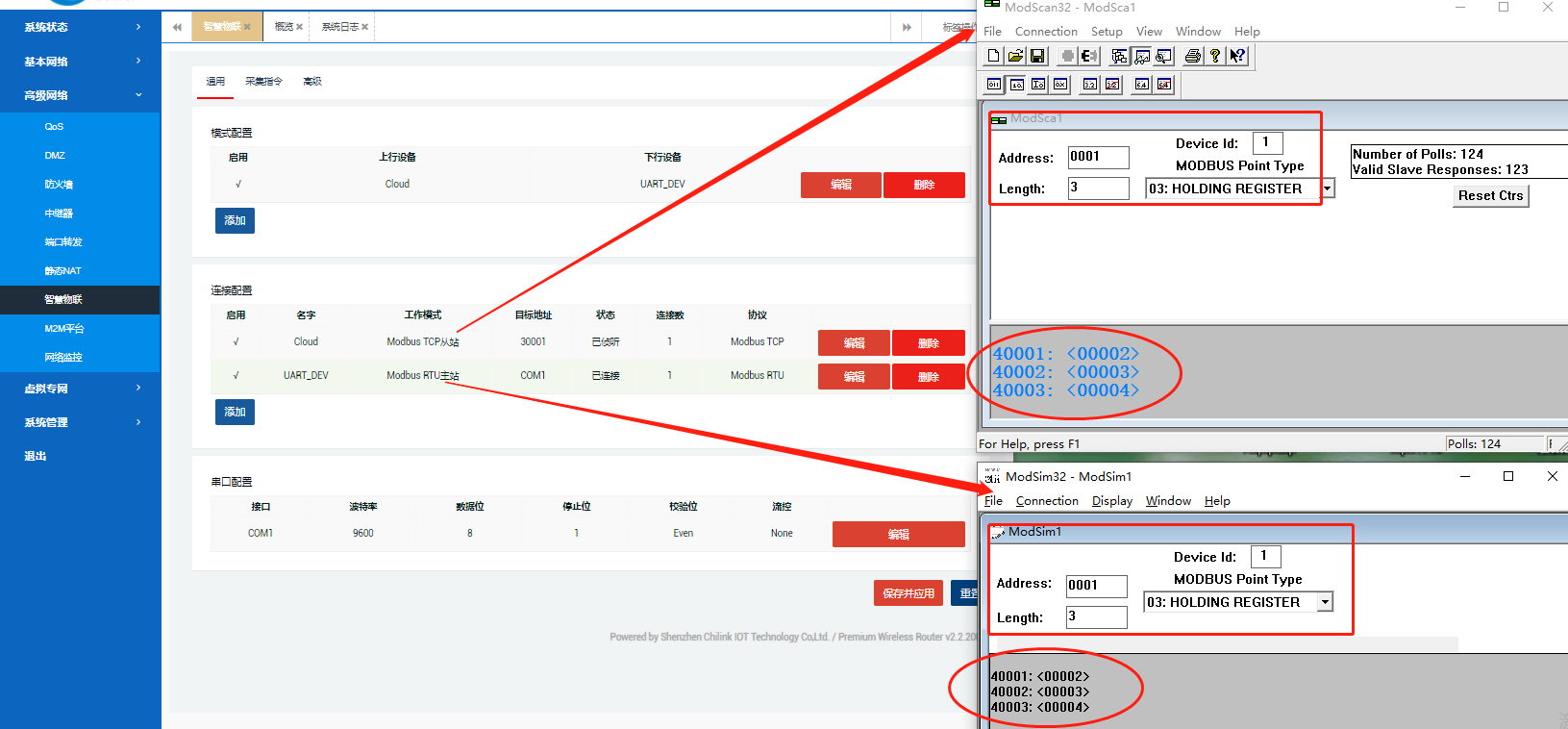

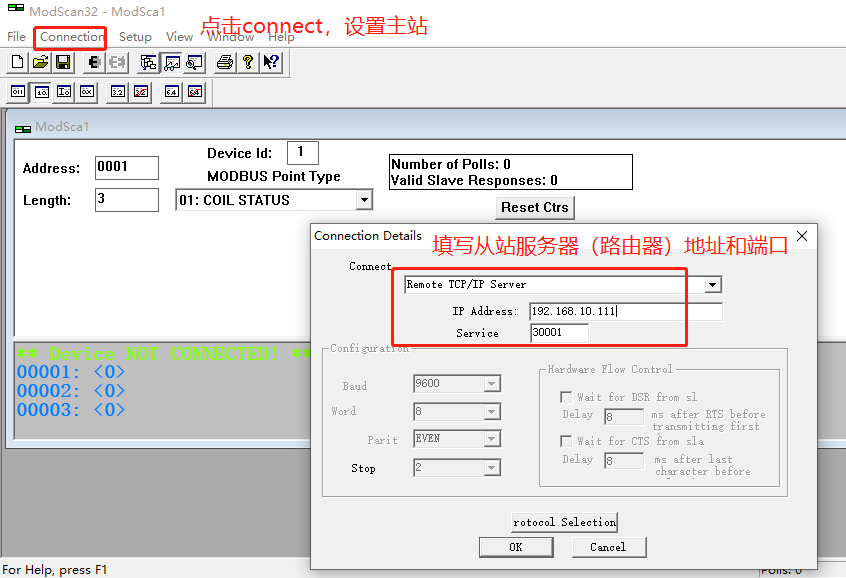

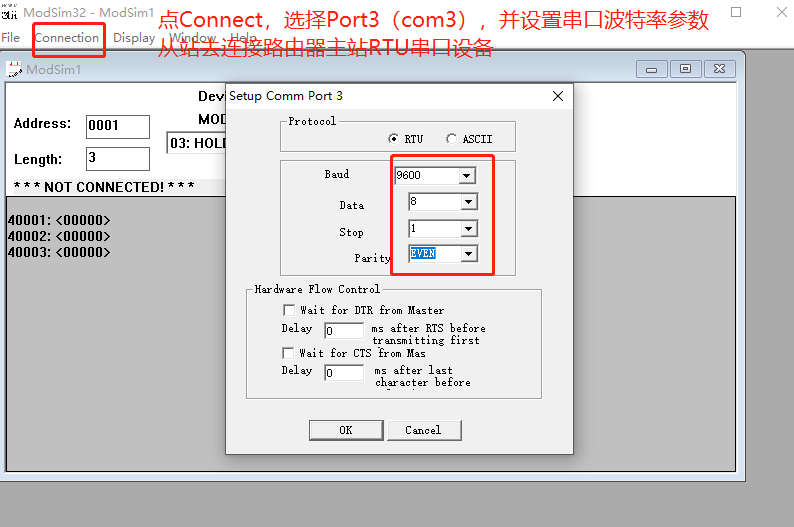

2）電腦端分別運行ModSim32.exe從站工具（對應連接下行Modbus RTU主站通信）和ModScan32.exe主站工具（對應連接上行Modbus TCP從站通信），并正確設置后進行通信測試。分別如下：
