4G路由器下掛網口IP及串口232/485設備MQTT協議客戶端通訊配置示例

以下為局域網環境測試示例，即路由器wan口接入網絡（192.168.10.X）和MQTT服務器（10.10.11.13）為局域網通信，實際測試配置MQTT服務器為公網IP地址或域名即可。

條件準備：
路由器wan口接入局域網地址，和MQTT服務器可以相互通信。
電腦端安裝準備好TCP網絡測試工具、SSCOM32串口工具、MQTT服務器工具Paho MQTT Utility測試環境。

一．下行設備為網口IP設備MQTT協議配置測試

1.電腦連接路由器lan口，并設置自動獲取ip地址，同時路由器wan口接入局域網；

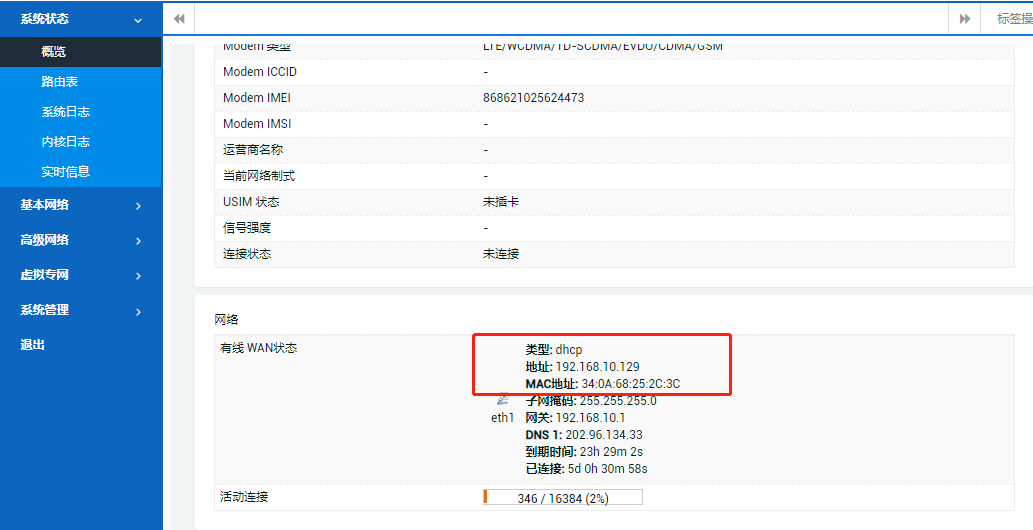

2.瀏覽器登錄默認地址192.168.1.1，輸入admin /admin進入設備配置頁面；其中查看wan口地址如下：

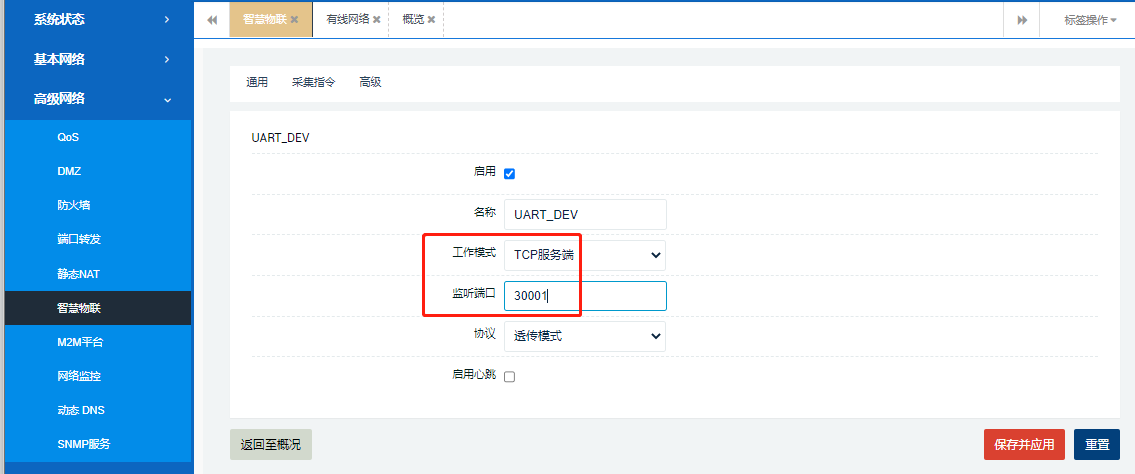

3.找到“高級網絡”—“智慧物聯”—“連接配置”，點擊“添加”按鈕，進行下行網絡IP設備（以路由器LAN口連接的電腦為例）工作模式設置，路由器側示例為TCP server模式，端口為30001，并保存應用。分別如下：

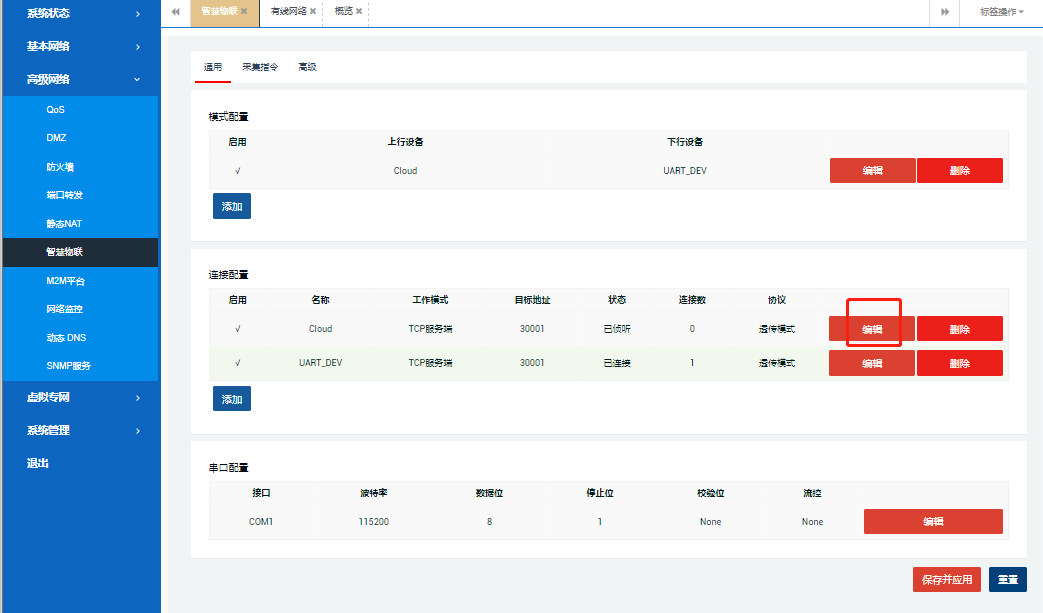

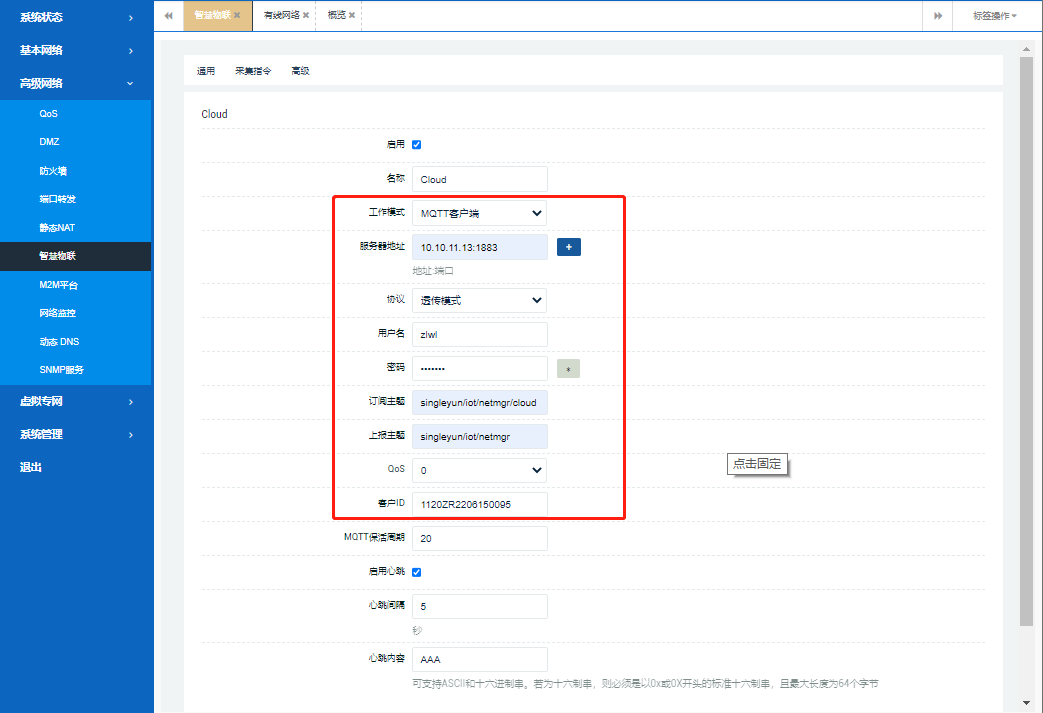

4.繼續選擇“連接配置”—cloud設備—“編輯”，進行上行設備MQTT模式設置（客戶端）并保存，分別如下：

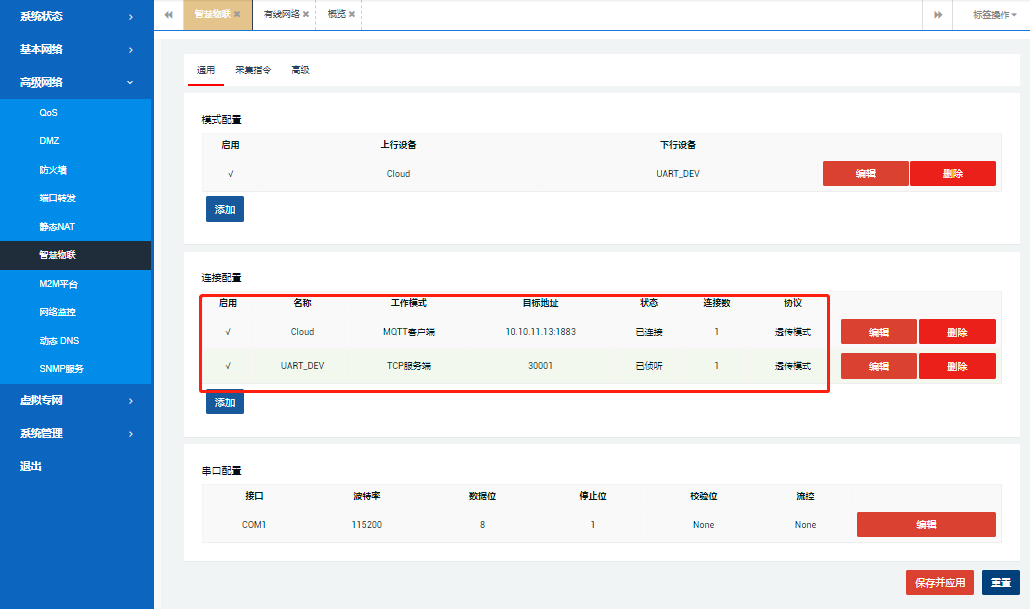

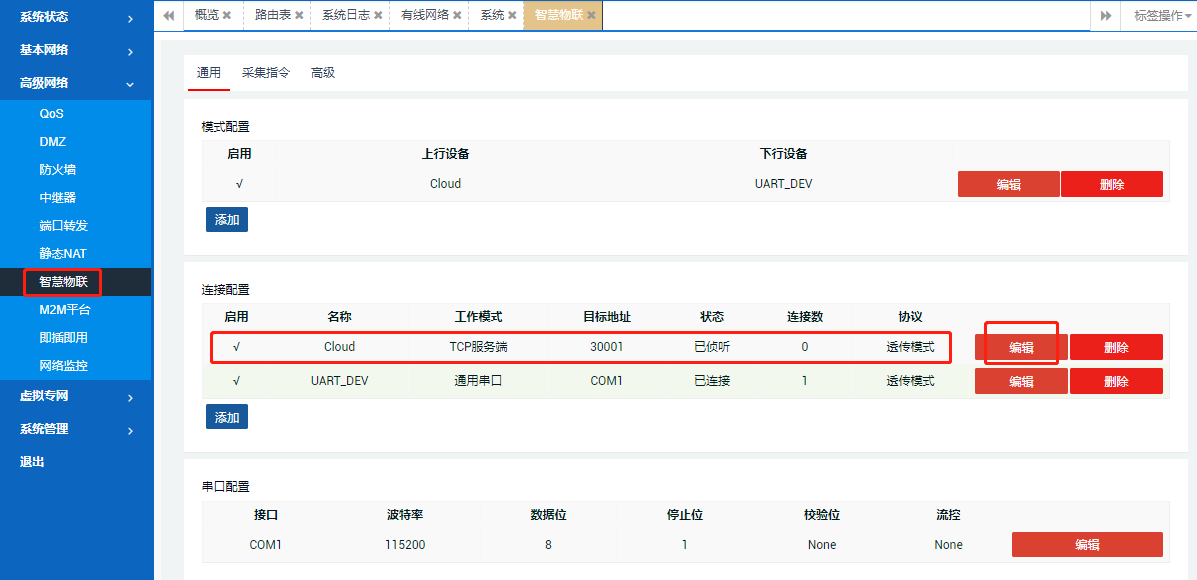

5.以上配置完成后，頁面展示如下；

6.MQTT協議測試：

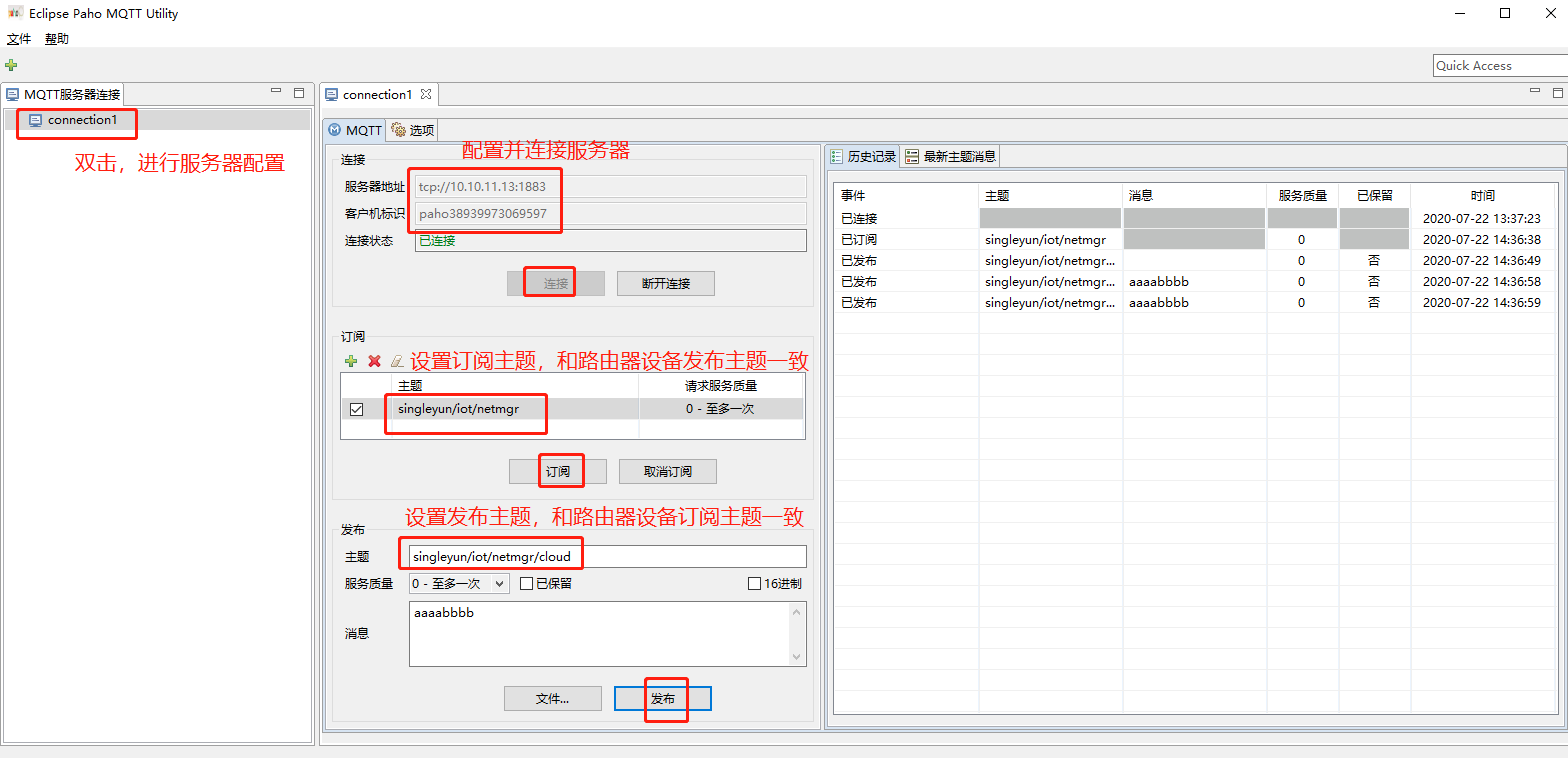

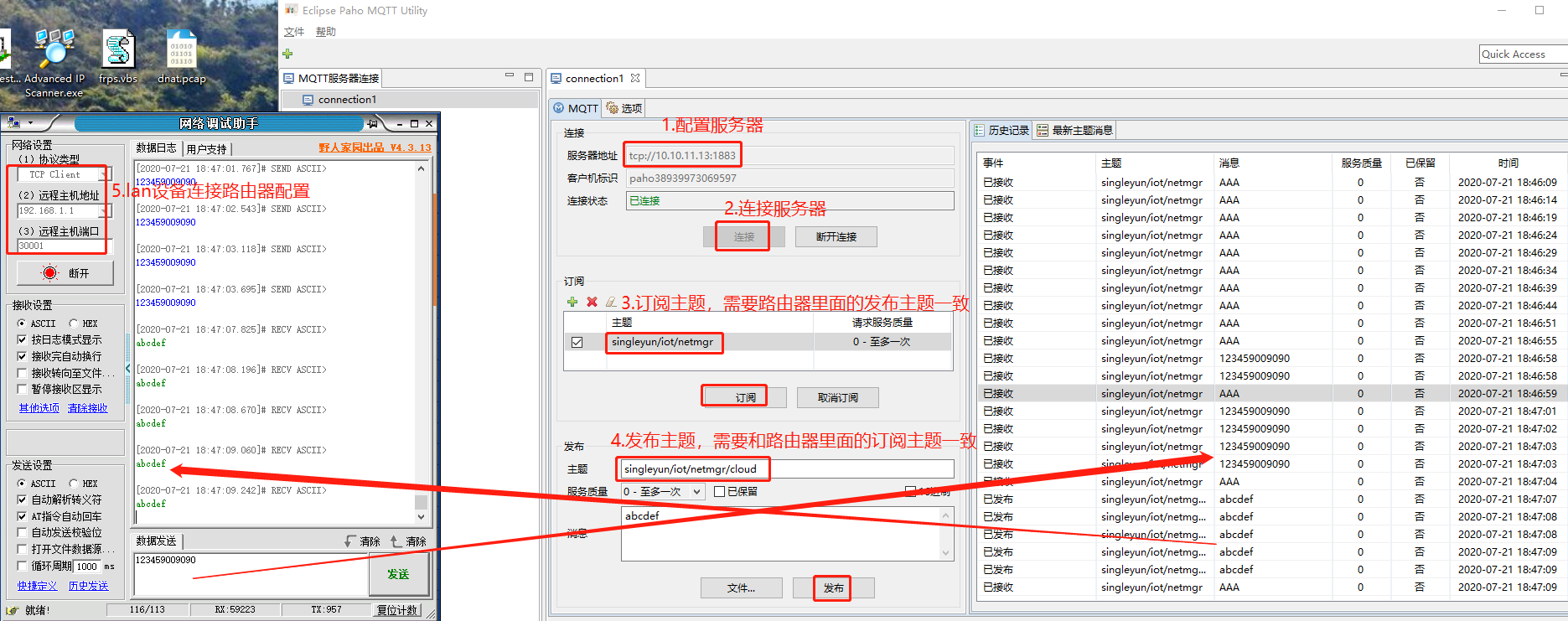

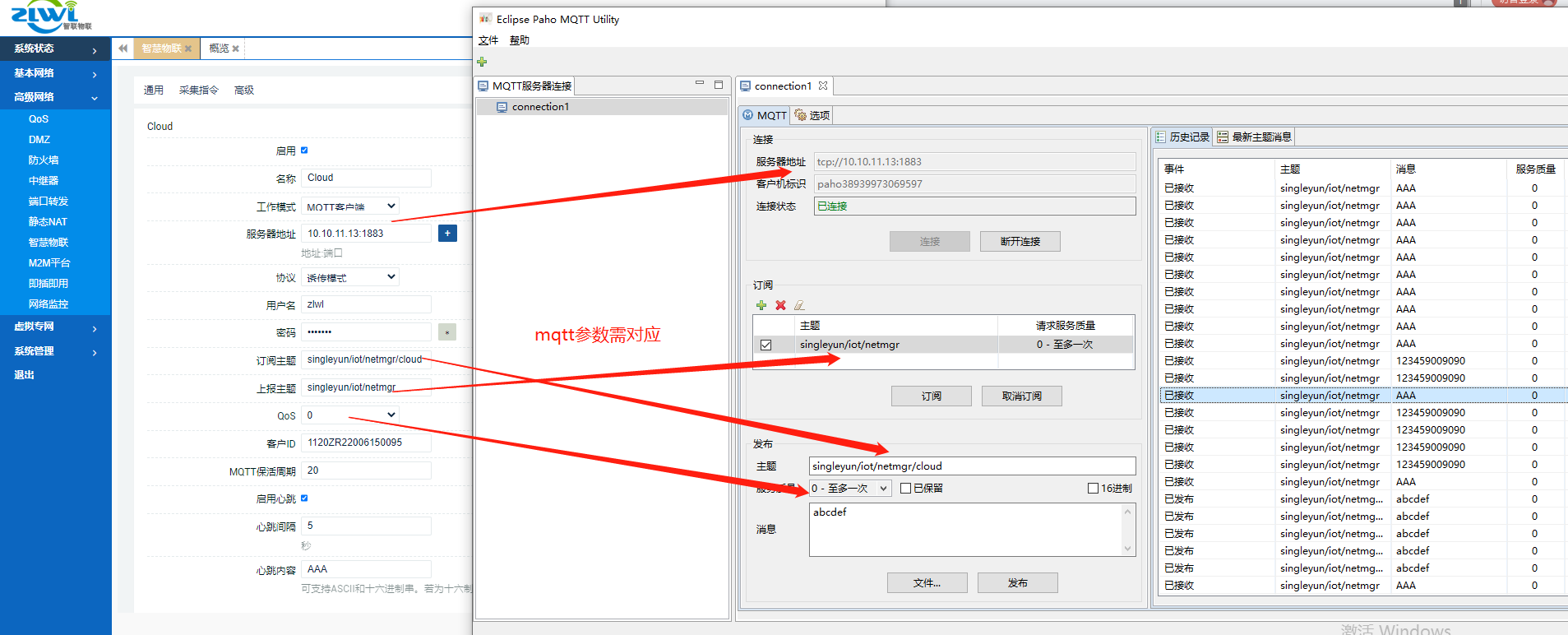

電腦端（雙網卡環境，一個網卡連接路由器lan口使用，一個網卡和MQTT服務器為同一個局域網）同時打開TCP測試工具和MQTT測試工具，開始進行兩個工具之間數據收發測試，如下：


二．下行設備為串口232/485設備MQTT協議配置測試

1.電腦連接路由器lan口，并設置自動獲取ip地址，同時路由器wan口接入局域網；

2.將232/485串口設備連接到路由器的串口端子排上面（示例為232串口，以設備端連接DB9-USB線纜，電腦端打開串口助手調試工具模擬串口設備為測試環境）；

3.瀏覽器登錄默認地址192.168.1.1，輸入admin /admin進入設備配置頁面；其中查看wan口地址如下：

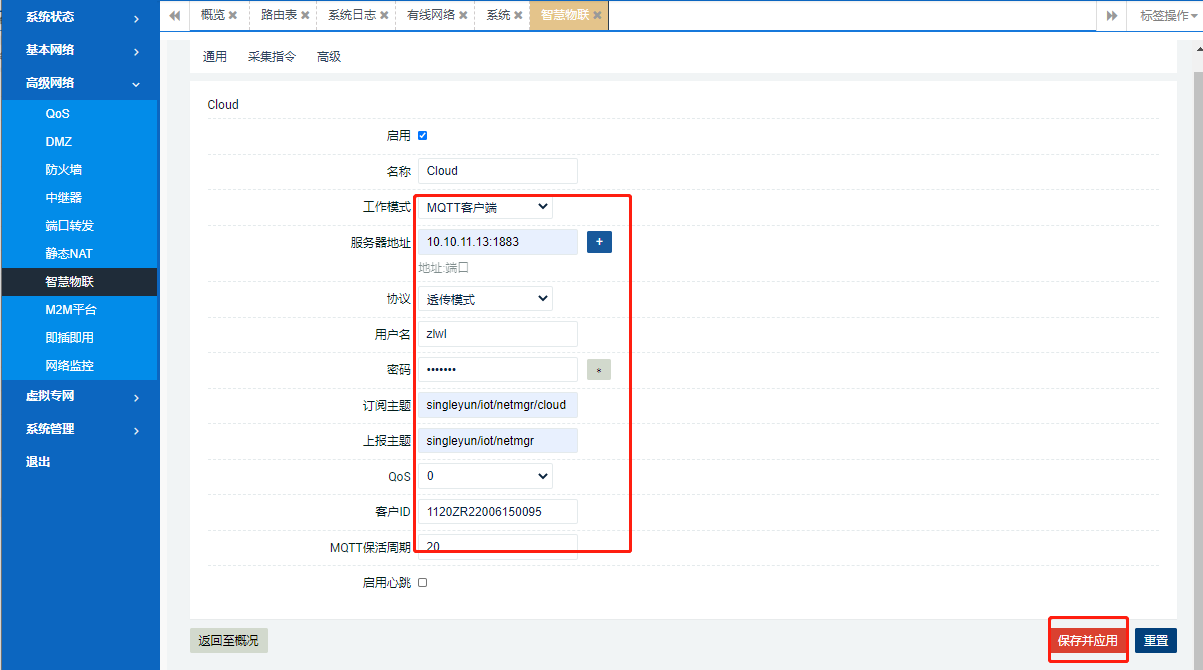

4.找到“高級網絡”—“智慧物聯”—“連接配置”，選擇cloud設備，點擊“編輯”，進行上行設備MQTT工作模式設置，分別如下：

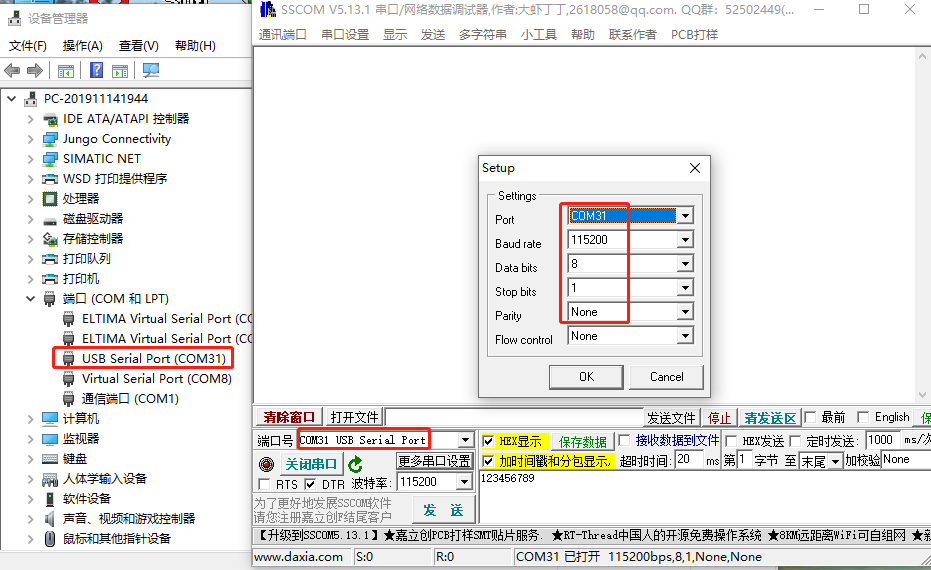

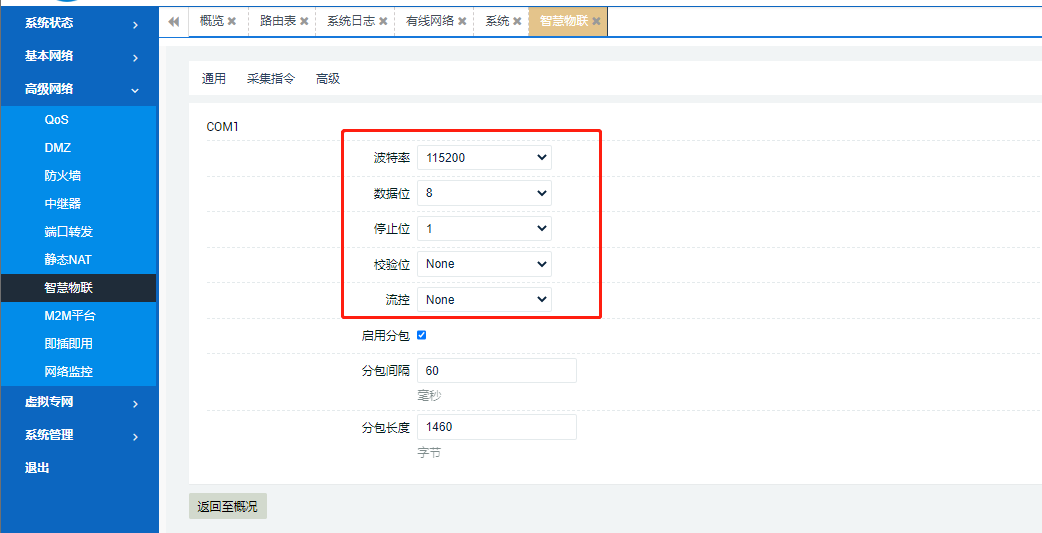

5.選擇“串口配置”—“編輯”，設置串口設備的波特率參數（示例為115200-8-N-1），分別如下：

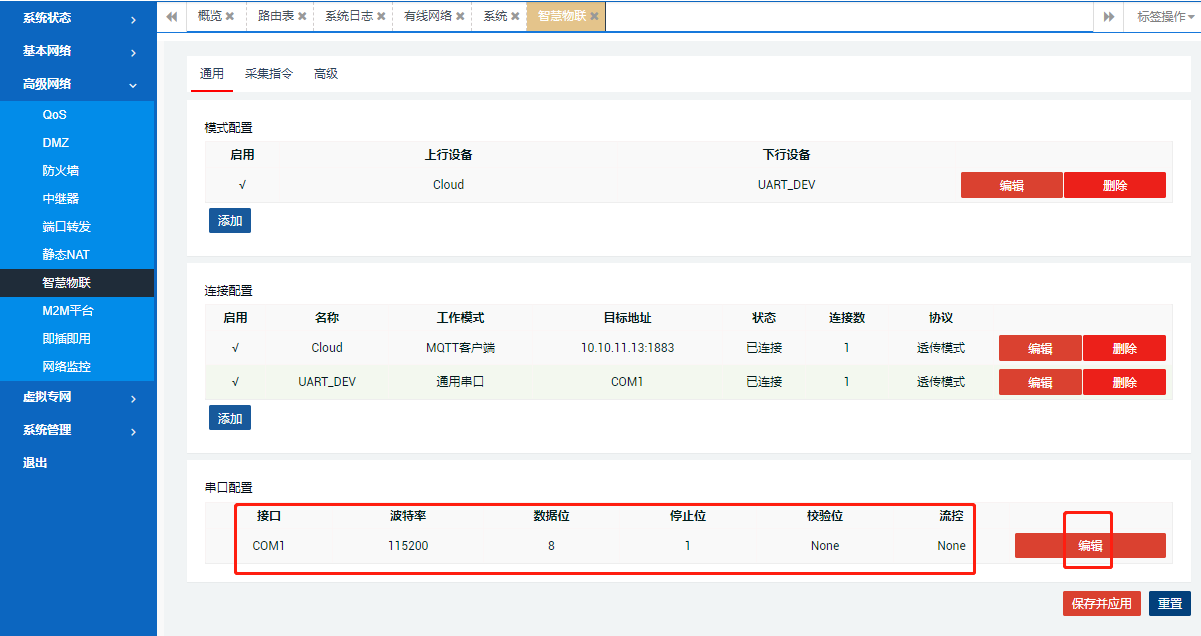

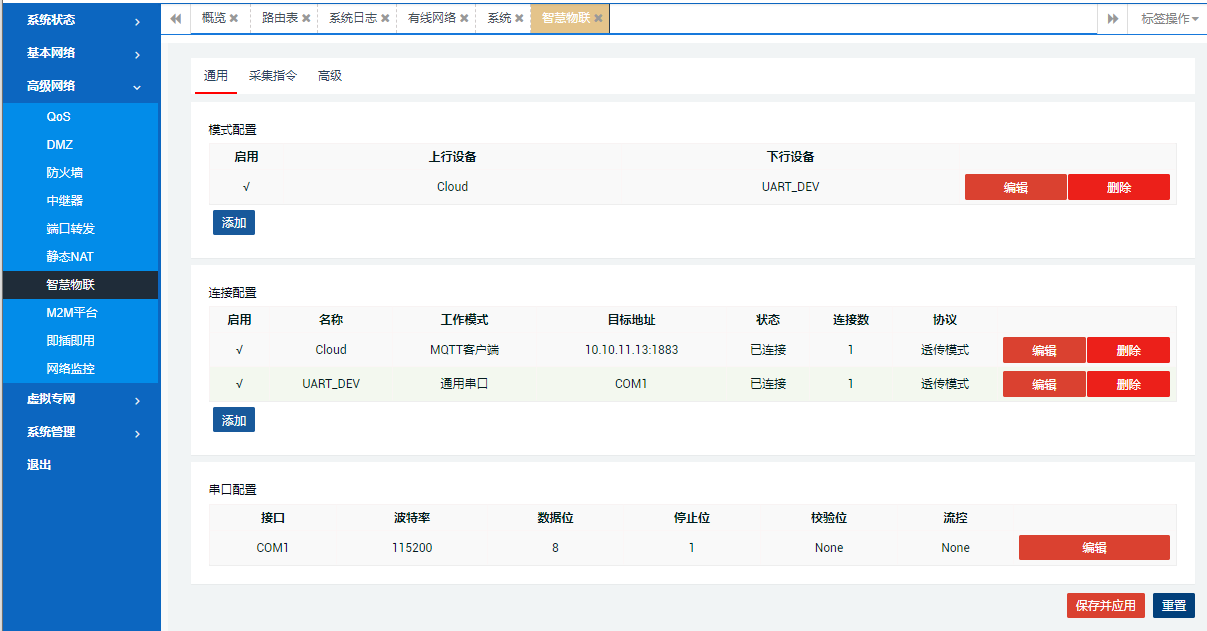

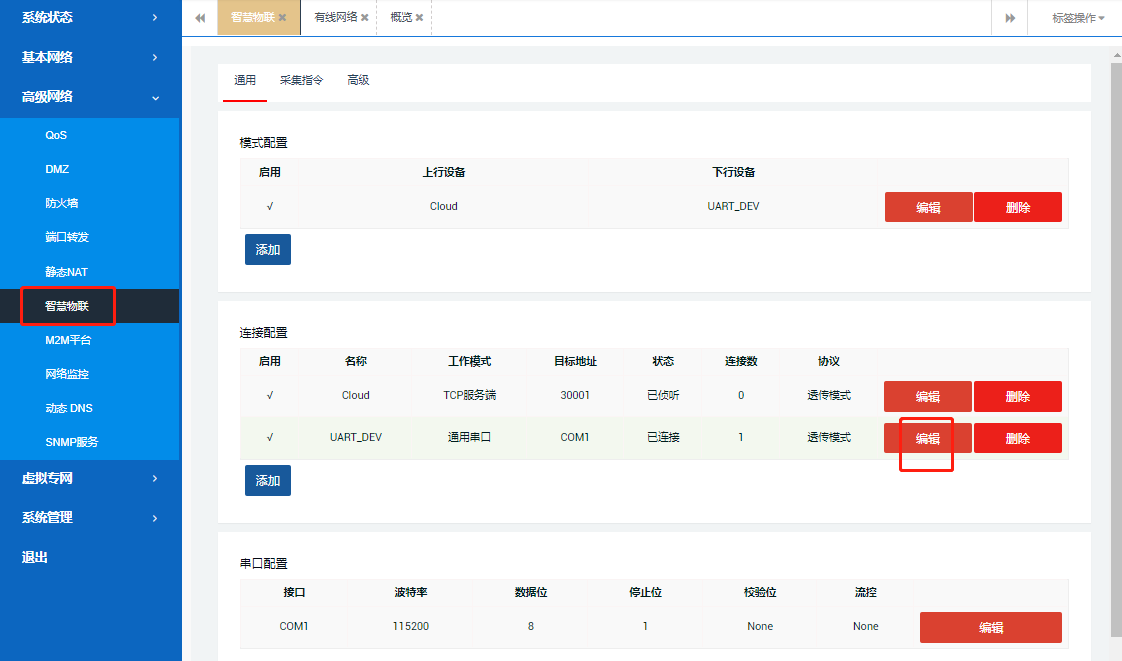

6.其他不需要設置，默認就好，以上設置完后頁面顯示如下：

7.電腦端MQTT協議測試：
電腦端（雙網卡環境，一個網卡連接路由器lan口使用，一個網卡和MQTT服務器為同一個局域網），同時打開SSCOM32串口調試工具和MQTT測試工具并分別進行設置，分別如下：

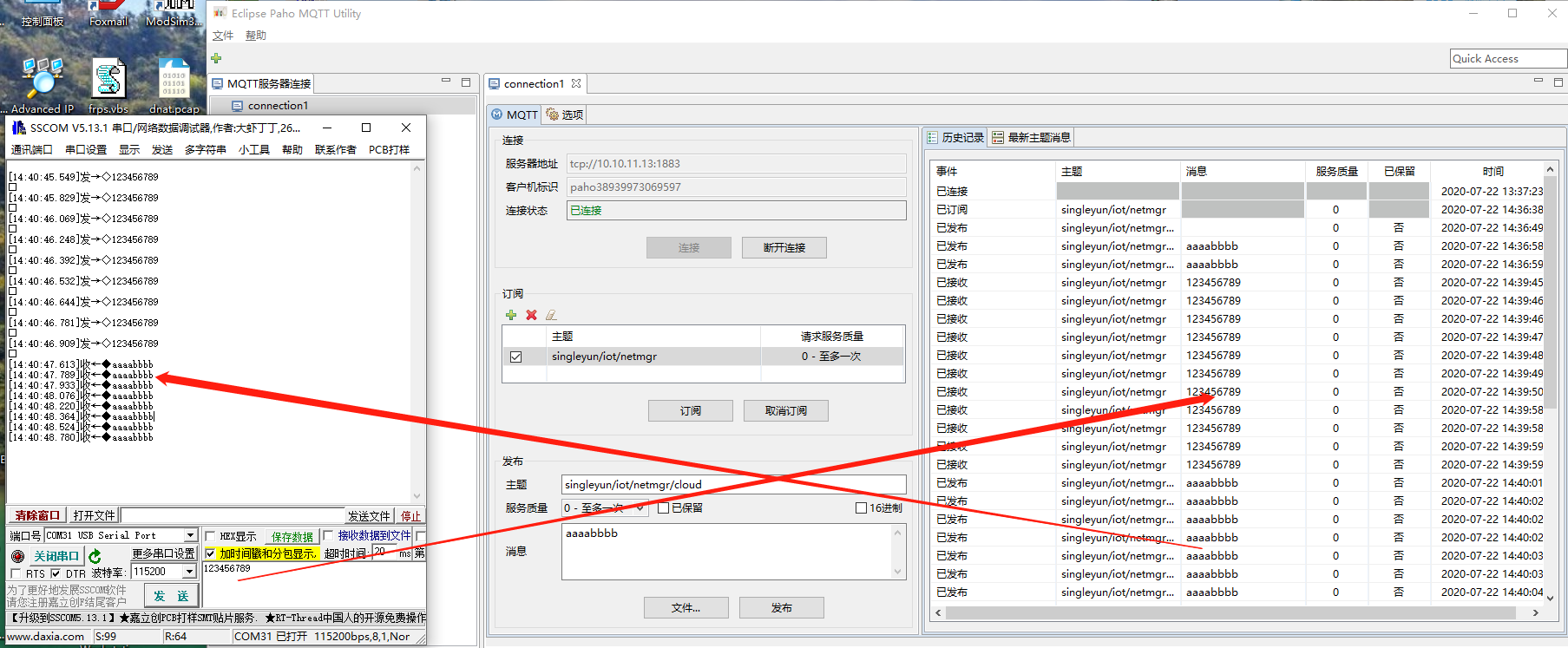

最后進行串口工具SSCOM32和MQTT工具之間數據收發測試，如下：
